1. O papel dos espelhos retrovisores automotivos

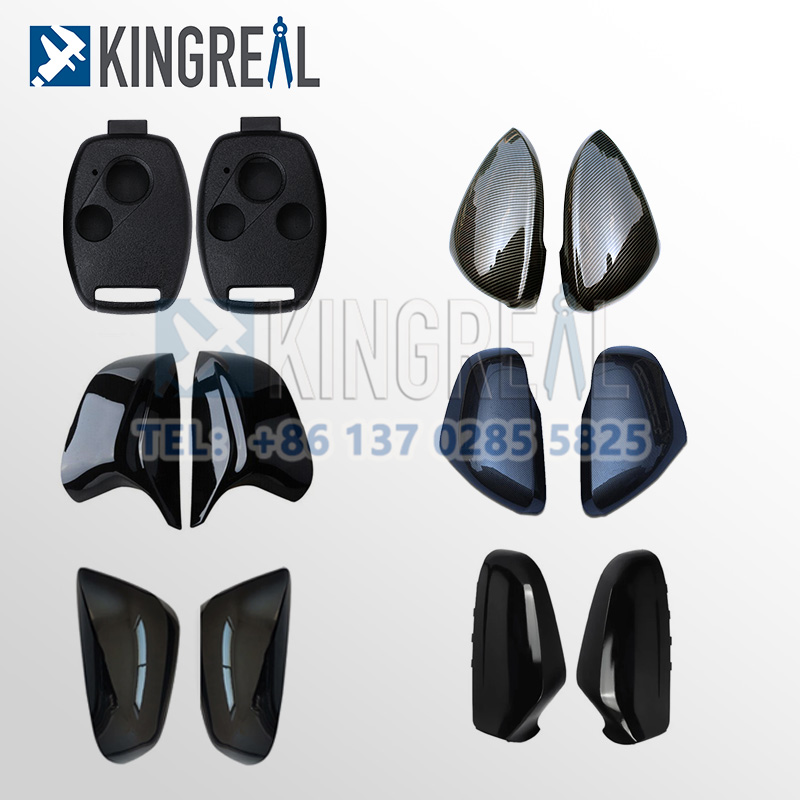

| Os espelhos retrovisores automotivos desempenham um papel extremamente importante nos veículos. Eles não apenas sustentam as lentes dos espelhos, garantindo que não se soltem durante a condução, mas também aprimoram o design exterior do veículo. Os espelhos retrovisores são o terceiro olho do motorista para observar as condições da estrada, afetando a segurança ao dirigir. Como um componente essencial, a carcaça do espelho retrovisor precisa não apenas de boa resistência às intempéries e a altas temperaturas, mas também de suportar os desafios do ambiente diário. Por ser uma peça externamente visível, os requisitos de design para sua aparência também são muito rigorosos, muitas vezes envolvendo uma consideração abrangente de estética e funcionalidade. |  |
2. Elementos-chave do projeto de moldes de injeção para espelhos retrovisores automotivos
Para alcançar alta qualidade e alta precisão.moldes de injeção para espelhos retrovisores de automóveisÉ preciso considerar diversos aspectos.
2.1 Componentes de moldagem por injeção para espelhos retrovisores automotivos
A superfície de separação do molde de injeção do espelho retrovisor automotivo é um fator crucial que afeta a qualidade e a precisão da moldagem da peça plástica. A escolha de uma superfície de separação adequada durante o projeto não só garante a qualidade da moldagem da peça plástica, como também simplifica a fabricação e o processamento do molde de injeção do espelho retrovisor automotivo. Normalmente, posicionar a superfície de separação na seção transversal máxima da peça plástica melhora significativamente a precisão da moldagem.

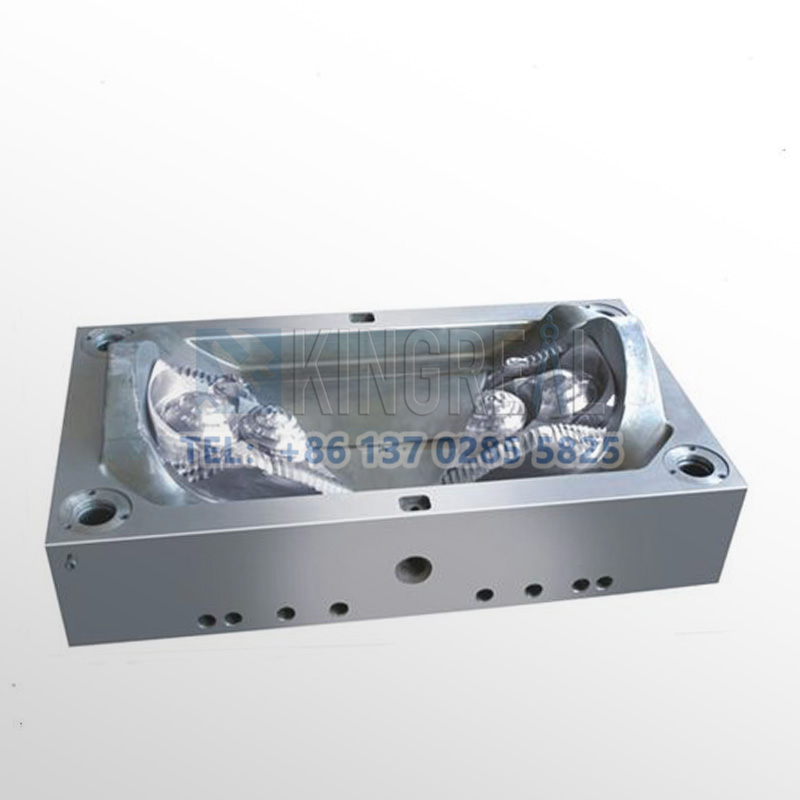

Os componentes do molde de injeção para espelho retrovisor automotivo incluem principalmente a cavidade e o núcleo. O molde de injeção para espelho retrovisor automotivo adota uma estrutura de cavidade e núcleo embutidos, que apresenta as vantagens de processamento conveniente, alta precisão e facilidade de manutenção subsequente. Para garantir a resistência e durabilidade do molde de injeção para espelho retrovisor automotivo, o aço P20 é geralmente selecionado como material para a cavidade e o núcleo. Este material não só é resistente ao desgaste, como também suporta altas temperaturas.
2.2 Projeto do sistema de alimentação e resfriamento para molde de injeção de espelho retrovisor automotivo
O sistema de alimentação é outra parte importante do projeto de moldes de injeção para espelhos retrovisores automotivos, incluindo principalmente o canal principal, canais secundários, ponto de injeção e reservatório de material frio. Durante o projeto, o canal principal geralmente é cônico para facilitar o fluxo do material e a remoção da pasta. Devido à boa fluidez do material ABS, um projeto com ponto de injeção lateral é adotado para melhorar a velocidade de injeção e reduzir as linhas de solda.
O sistema de refrigeração também é crucial para a qualidade da moldagem. Durante a moldagem por injeção, a temperatura do molde do espelho retrovisor automotivo afeta diretamente a contração, a deformação, o ciclo de moldagem e a qualidade da superfície da peça plástica. Portanto, quatro conjuntos de canais de refrigeração de fluxo direto são projetados na placa fixa do molde, enquanto um conjunto de canais de refrigeração de circulação é configurado na placa móvel do molde para garantir que a temperatura do molde possa ser reduzida de forma rápida e uniforme.

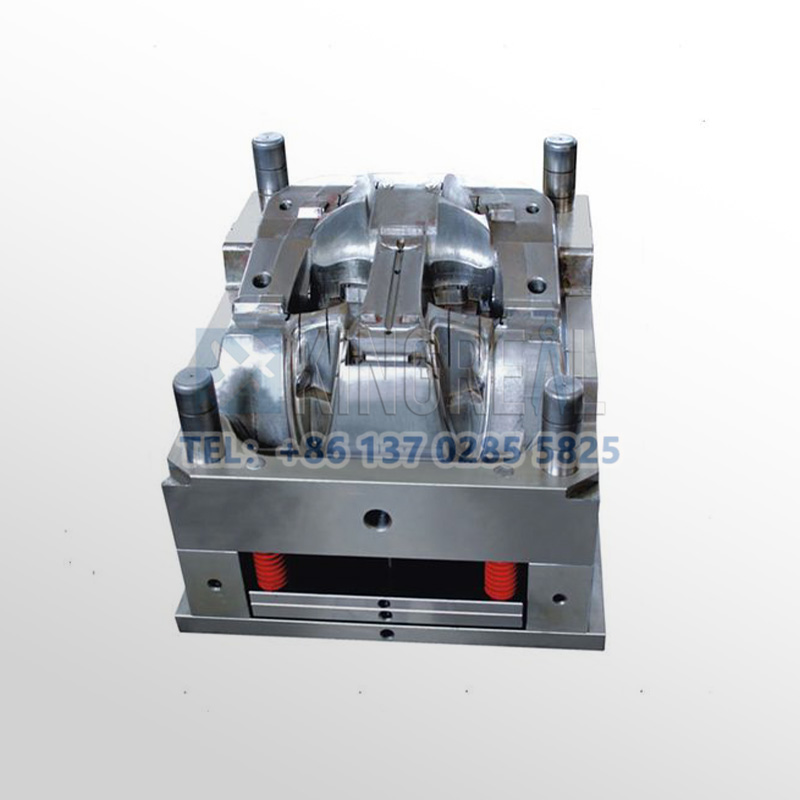

2.3 Projeto de sistema de ejeção e desmoldagem angular para molde de injeção de espelho retrovisor automotivo
Ao projetar ummolde de injeção de espelho retrovisor automotivoAlém disso, a facilidade de desmoldagem também deve ser considerada. Como a peça plástica possui 16 nervuras e presilhas de reforço na direção vertical, os métodos de ejeção simples geralmente não conseguem desmoldar suavemente. Portanto, foi projetado um mecanismo de ejeção angular. Esse mecanismo consiste em múltiplos extratores angulares, pinos extratores e bases extratores angulares, que auxiliam efetivamente na ejeção suave da peça plástica do molde de injeção do espelho retrovisor automotivo.
Durante o processo de desmoldagem, o mecanismo de ejeção do pino extrator deve garantir uma força de pressão uniforme para evitar deformações ou danos à peça plástica devido a forças desiguais durante a ejeção. A estrutura de retorno utiliza uma haste e uma mola para o retorno. A força de retorno da mola garante que a estrutura retorne à sua posição original após a ejeção, assegurando que o molde de injeção do espelho retrovisor automotivo possa retornar rapidamente ao seu estado pronto para a próxima moldagem por injeção.

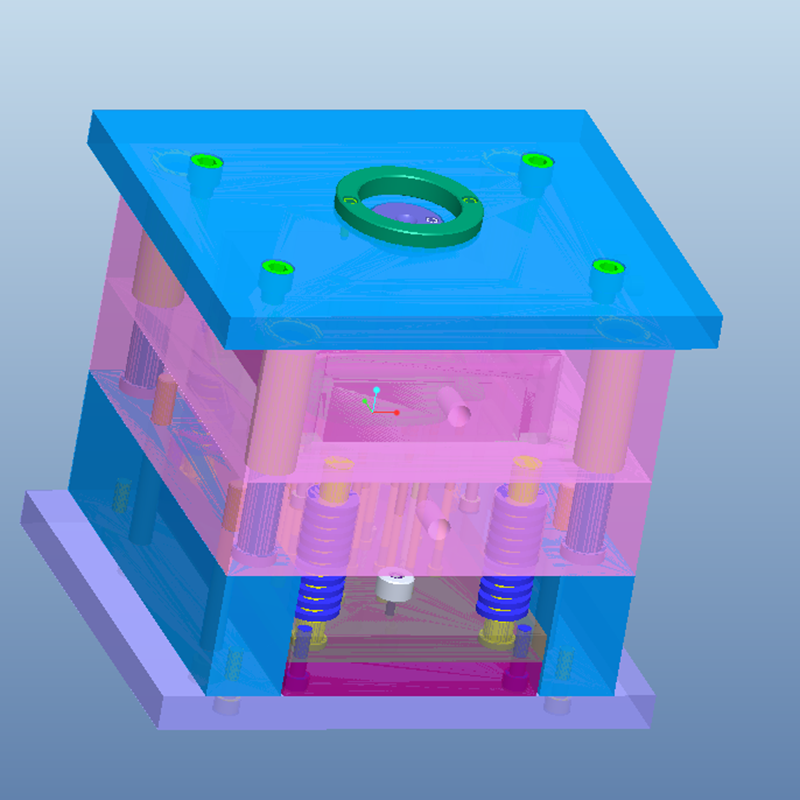

2.4. Princípio de funcionamento do molde de injeção do espelho retrovisor automotivo
O processo de fabricação de um molde de injeção para espelho retrovisor automotivo pode ser resumido da seguinte forma: Primeiro, o plástico fundido entra no molde de injeção do espelho retrovisor através do bico da máquina de moldagem por injeção, passando pelo canal principal, canais secundários e ponto de injeção, fluindo finalmente para a cavidade. Dentro da cavidade, o material plástico passa pelos processos de preenchimento, prensagem e resfriamento para formar a carcaça final do espelho retrovisor automotivo.
Em seguida, quando a peça plástica esfria até uma determinada temperatura, o molde de injeção do espelho retrovisor automotivo é aberto. Durante a abertura do molde, a placa de fixação da haste de pressão da máquina de moldagem por injeção empurra a placa de fixação, que por sua vez empurra o pino extrator, enquanto simultaneamente puxa o núcleo para expelir a peça plástica do molde. Após a remoção da peça plástica, o mecanismo de ejeção é reiniciado pela ação da haste de reinicialização e da mola, e a guia, o pilar guia e a placa de fixação da haste de pressão retornam às suas posições originais, prontos para a próxima injeção.
3. Controle de Qualidade para Moldes de Injeção de Espelhos Retrovisores Automotivos
No processo de projeto e fabricação demoldes de injeção para espelhos retrovisores de automóveisO controle de qualidade é um aspecto crucial e indispensável. Para garantir que cada parte do molde de injeção do espelho retrovisor automotivo atenda aos requisitos de projeto, um controle rigoroso é normalmente exercido nas seguintes áreas:
3.1 Seleção de materiais para moldes de injeção de espelhos retrovisores automotivos
A escolha dos materiais para moldes de injeção de espelhos retrovisores automotivos é crucial. Materiais de alta qualidade aumentam a durabilidade e a estabilidade do molde. Geralmente, aços de alta qualidade, como P20 ou H13, são preferidos, pois apresentam excelente desempenho durante a moldagem por injeção em altas temperaturas e pressões.
3.2 Usinagem de precisão para molde de injeção de espelho retrovisor automotivo
Cada componente do molde de injeção do espelho retrovisor automotivo deve passar por usinagem de precisão para garantir um encaixe perfeito e evitar folgas ou folgas. Tecnologias modernas de usinagem, como máquinas-ferramenta CNC, alcançam alta precisão, tornando a estrutura geral do molde mais estável.
3.3 Testes funcionais para moldes de injeção de espelhos retrovisores automotivos
Após a produção, o molde passa por testes funcionais para garantir que seus diversos indicadores atendam aos requisitos do projeto. Ao simular os processos de injeção e desmoldagem, problemas potenciais podem ser detectados e ajustes realizados prontamente.
