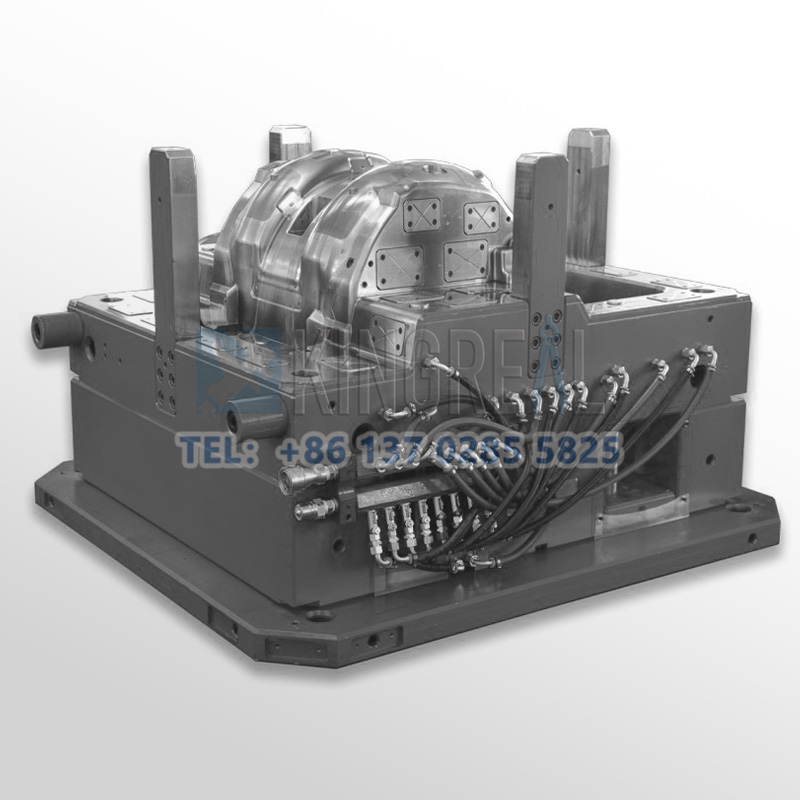

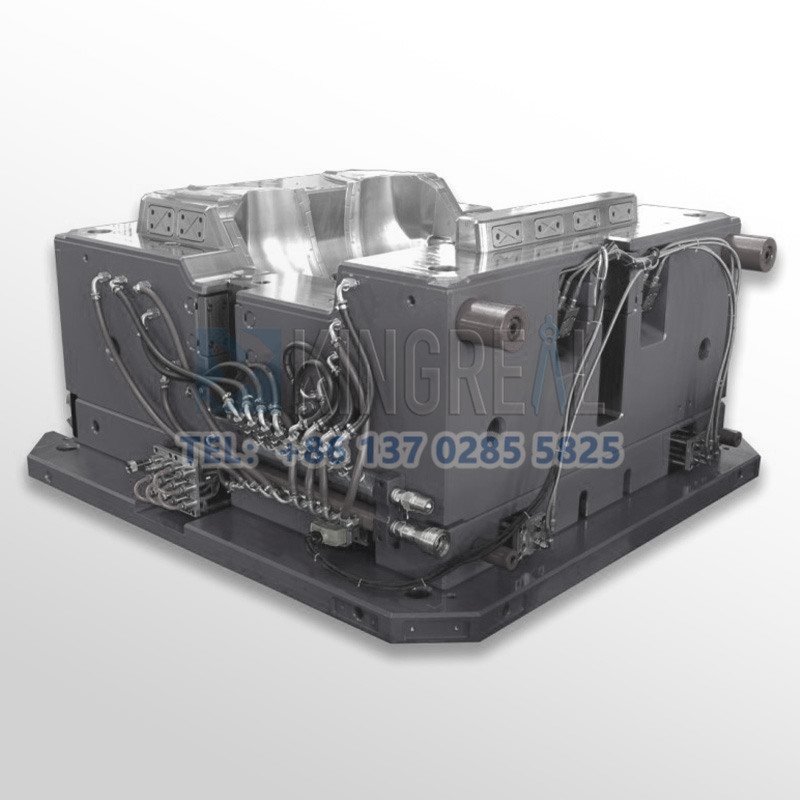

moldes de injeção para para-lamas de automóveisOs moldes de injeção para para-lamas automotivos são projetados especificamente para a produção em massa de peças de automóveis. Painéis externos críticos da carroceria, os para-lamas têm uma função básica: proteger a parte inferior do veículo e evitar que lama e cascalho atinjam a lataria. Além disso, eles têm um impacto direto no design aerodinâmico geral e na estética do veículo. Portanto, os moldes de injeção para para-lamas automotivos exigem requisitos muito mais rigorosos em termos de precisão geométrica, qualidade da superfície e desempenho do material do que os moldes de injeção de plástico comuns. Um bom molde de injeção para para-lamas automotivos aumenta a eficiência da produção e reduz os custos de fabricação, além de garantir a consistência e a alta taxa de aceitação dos para-lamas moldados. Este artigo oferece uma introdução completa aos moldes de injeção para para-lamas automotivos, permitindo que você compreenda melhor essa ferramenta sofisticada. Recomendamos que você entre em contato com a KRMOLD para uma consultoria caso esteja interessado em adquirir moldes de injeção para para-lamas automotivos de alta qualidade.
Principais considerações de projeto para moldes de injeção de para-lamas de automóveis
1. Geometria e Controle Dimensional
Ummolde de injeção para para-lama de automóvel'O projeto da cavidade do molde deve se ajustar precisamente aos pontos de referência de montagem e aos requisitos funcionais, seguindo rigorosamente os desenhos do projeto do produto. Variações dimensionais excessivas causariam folgas de montagem irregulares e vedação inadequada, reduzindo, portanto, o apelo visual do carro e sua capacidade de repelir poeira e detritos, visto que o para-lama deve se encaixar perfeitamente com os elementos próximos, como os painéis laterais e os para-choques do veículo. É imprescindível, durante a fase de projeto, considerar completamente os possíveis problemas de contração, distorção e empenamento do plástico fundido durante a moldagem por injeção. Ângulos de saída adequados, geralmente variando de 1° a 3°, devem ser definidos dependendo do material do para-lama (geralmente termoplásticos como PP ou TPO) para evitar arranhões ou danos ao componente durante a desmoldagem. Simultaneamente, os chanfros e filetes dentro da cavidade do molde devem ser otimizados; isso tem o duplo propósito de evitar a concentração de tensão (que poderia levar a rachaduras no para-lama moldado) e facilitar o fluxo suave do material fundido e a desmoldagem. Além disso, um sistema de posicionamento preciso garante o alinhamento correto entre as metades móvel e fixa do molde de injeção do para-lama automotivo. Isso evita defeitos como desalinhamento e rebarbas no molde, garantindo a consistência dimensional dos para-lamas e a conformidade com as normas de tolerância dimensional ISO 2768-mK especificadas na última edição das Condições Técnicas Gerais para Matrizes de Estampagem Automotiva.
2. Sistema de comportas e ventilação
O sistema de alimentação influencia diretamente o comportamento do fluxo do material fundido e a qualidade da moldagem dos para-lamas. Durante a fase de projeto, deve-se priorizar a seleção dos tipos e locais de alimentação adequados. Dependendo do tamanho e da geometria específicos do para-lama, geralmente são preferíveis alimentações laterais ou puntiformes para garantir o preenchimento uniforme da cavidade do molde, evitando problemas como fluxo irregular e linhas de solda visíveis. Simultaneamente, o molde de injeção para para-lamas automotivos requer um sistema de ventilação bem planejado. O ar pode ficar facilmente preso na cavidade do molde durante o processo de injeção, devido ao alto volume e à geometria complexa dos para-lamas. A ventilação inadequada causa defeitos como bolhas de ar, juntas frias, queimaduras e marcas de afundamento na superfície do produto final, prejudicando sua integridade estrutural e aparência. Os canais de ventilação são geralmente encontrados nos cantos da cavidade do molde e no final do caminho do fluxo do material fundido. Para garantir a expulsão constante do ar e evitar o transbordamento do material fundido, utiliza-se comumente um sistema de ventilação em múltiplos estágios. Além disso, a combinação de técnicas de moldagem por injeção assistida por vácuo pode ajudar a melhorar a eficácia da ventilação e reduzir significativamente a taxa de erros.
3. Resfriamento e Controle de Temperatura
Ao mesmo tempo que garante a estabilidade dimensional e a planicidade da superfície das peças do para-lama, um sistema de refrigeração bem projetado ajuda a reduzir os tempos do ciclo de moldagem e a maximizar a eficiência da produção. Projetos com canais de refrigeração uniformes e técnicas de transferência de calor rápida devem ser priorizados. Dependendo da geometria específica do para-lama, os canais de água de refrigeração devem ser distribuídos uniformemente por toda a cavidade do molde para garantir uma temperatura consistente em todas as peças. Isso evita defeitos — como empenamento, distorção e marcas de afundamento — que podem resultar de taxas de refrigeração locais muito altas ou muito baixas. A diferença de temperatura da água de refrigeração deve ser mantida dentro de um limite rigoroso de 3 °C. Enquanto tubos de calor devem ser empregados em seções de paredes espessas para melhorar a eficiência da troca de calor, seções de paredes finas exigem refrigeração por fluxo turbulento. Além disso, para melhorar a qualidade geral da moldagem das peças do para-lama, o molde de injeção do para-lama pode ser equipado com um sistema de controle de temperatura capaz de monitoramento e ajuste em tempo real. Isso garante uma temperatura constante durante todo o processo de moldagem por injeção.
4. Resistência e vida útil do molde de injeção do para-lama do carro
Durante a produção em massa de moldes de injeção para para-lamas automotivos, estes são submetidos a altas temperaturas, altas pressões e à erosão causada pelo plástico fundido. Consequentemente, a resistência e a vida útil do molde são de suma importância. Na fase de projeto, deve-se selecionar o aço apropriado para o molde; opções comuns incluem aços pré-endurecidos, como o P20 e o 718H. Para garantir que o molde tenha resistência, rigidez e resistência ao desgaste adequadas, podem ser selecionadas opções premium, como o aço NAK80 com acabamento espelhado ou o aço inoxidável S136, para moldes destinados a veículos de luxo. Simultaneamente, o molde deve ser submetido a tratamento térmico e superficial adequados, como nitretação ou cromagem. A cromagem melhora a suavidade da superfície e a resistência à corrosão, reduzindo a adesão do material fundido e prolongando a vida útil do veículo. O tratamento com nitrogênio aumenta a dureza superficial e a resistência ao desgaste.
Processos de fabricação e moldagem por injeção de para-lamas automotivos
1. Usinagem CNC
A usinagem CNC é utilizada principalmente para executar operações de desbaste e acabamento de alta precisão em peças-chave.molde de injeção para para-lama de carro Os componentes, incluindo a cavidade do molde, as estruturas guia e os sistemas de alimentação, são usinados com precisão. Utilizando o posicionamento de alta precisão e os recursos de processamento automatizado das máquinas-ferramenta CNC, superfícies complexas da cavidade podem ser cortadas com incrível precisão. As tolerâncias de processamento podem ser controladas dentro de ±0,02 mm, garantindo que a geometria e as dimensões da cavidade do molde correspondam precisamente aos requisitos do projeto. Enquanto a fase de acabamento enfatiza a garantia da planicidade e da correção dimensional da superfície da cavidade, estabelecendo assim uma base sólida para os tratamentos de superfície subsequentes, a fase de desbaste enfatiza a remoção de material supérfluo para maximizar a eficiência do processamento.
2. EDM
A tecnologia EDM permite a usinagem precisa de superfícies complexas, cavidades profundas e detalhes intrincados — como encaixes e furos de posicionamento — dentro das cavidades dos moldes de injeção de para-lamas automotivos. A EDM funciona gerando faíscas elétricas entre um eletrodo e o aço do molde, que gradualmente erodem o aço para formar o formato e os detalhes desejados da cavidade. Esse processo oferece as vantagens distintas de alta precisão de usinagem e a capacidade de fabricar estruturas complexas; permite a reprodução precisa das minúsculas características estruturais necessárias para o produto do para-lama, garantindo assim a integridade dos detalhes da cavidade do molde e atendendo aos requisitos de montagem e funcionais do para-lama automotivo.
3. Polimento e tratamento de superfície
As superfícies das cavidades dos moldes de injeção para para-lamas de automóveis exigem um polimento e tratamento rigorosos para garantir um alto grau de acabamento superficial. Esse processo minimiza riscos e rebarbas nos para-lamas acabados, reduzindo assim o trabalho associado ao processamento secundário. Durante o processo de polimento, deve-se empregar uma técnica progressivamente mais refinada — variando de um polimento grosso a um fino — com base nas características específicas do aço do molde. O objetivo é atingir uma rugosidade superficial da cavidade de Ra menor ou igual a 0,8 μm. Para moldes de injeção de para-lamas destinados a modelos de carros de luxo, as superfícies das cavidades normalmente precisam ser polidas até um acabamento espelhado para garantir que os para-lamas finais sejam lisos e impecáveis, melhorando assim a qualidade estética geral do veículo.
4. Montagem e teste de molde de injeção para para-lama de carro
Durante o processo de fabricação de moldes de injeção para para-lamas automotivos, é essencial a estrita observância dos requisitos de projeto. Para garantir a interação perfeita entre os componentes e a folga de fechamento consistente do molde, componentes como a metade móvel do molde, a metade fixa, os mecanismos de guia, o sistema de alimentação e o sistema de refrigeração devem ser montados com precisão. Para simular as condições de produção em massa, durante o teste do molde de injeção para para-lamas automotivos, devem ser escolhidas matérias-primas plásticas e parâmetros de injeção equivalentes aos utilizados na fabricação real. Os resultados da moldagem do para-lama são então registrados, juntamente com variáveis importantes como pressão de injeção, temperatura e tempo de moldagem; as peças também são inspecionadas quanto a variações dimensionais, deformações ou outras falhas. O molde de injeção para para-lamas automotivos é modificado e otimizado de acordo com os resultados do teste. Um relatório completo do teste do molde de injeção para para-lamas automotivos é gerado posteriormente para fornecer parâmetros de referência precisos para a produção em massa subsequente, garantindo que o molde possa produzir consistentemente para-lamas qualificados quando entrar em operação.
Como garantir a consistência entre o molde de injeção do para-lama do carro e o design do produto?
- Esclarecer os requisitos de projeto:Antes de projetar e fabricar ummolde de injeção para para-lama de automóvelÉ essencial compreender plenamente os requisitos de projeto do produto, incluindo tolerâncias dimensionais, especificações geométricas e padrões de desempenho. Esses requisitos devem ser detalhados explicitamente na documentação de projeto do produto, servindo como base fundamental para o projeto e fabricação do molde de injeção do para-lama do carro.
- Utilize ferramentas de projeto de alta precisão: O uso de software CAD avançado para o projeto de moldes pode aumentar significativamente a precisão e a eficiência. O software CAD permite a simulação precisa da forma geométrica e das dimensões do produto, fornecendo assim dados precisos para o processo de projeto de moldes de injeção para para-lamas automotivos.
-Selecione materiais e processos de alta qualidade:A seleção de materiais adequados para o molde é fundamental para garantir a consistência dimensional e a precisão geométrica do produto final. Materiais com resistência e rigidez suficientes devem ser escolhidos para assegurar que o molde de injeção do para-lama do carro não se deforme ou sofra tensões excessivas durante o processo de moldagem por injeção. Além disso, a adoção de técnicas de usinagem de precisão — como usinagem CNC e retificação de precisão — pode aprimorar a precisão de usinagem e a qualidade da superfície do molde de injeção do para-lama do automóvel.
-Controle de qualidade rigoroso:Um sistema rigoroso de controle de qualidade deve ser estabelecido em todo o processo de fabricação do molde de injeção para para-lamas de automóveis, a fim de monitorar e inspecionar cada etapa. Isso inclui a inspeção da matéria-prima, o monitoramento do processo de produção e a amostragem do produto acabado, tudo com o objetivo de garantir que a qualidade e o desempenho do molde de injeção para para-lamas de automóveis atendam aos requisitos de projeto especificados.
- Manutenção e Calibração Regulares: Os moldes de injeção para para-lamas de automóveis podem sofrer desgaste ou deformação durante o uso, o que pode comprometer sua precisão e consistência. Portanto, a manutenção e a calibração regulares são essenciais para garantir que os moldes permaneçam em ótimas condições de funcionamento.
-Aproveitando Tecnologias Avançadas:Com o avanço contínuo da tecnologia, técnicas de ponta — como impressão 3D e manufatura inteligente — agora podem ser aplicadas ao campo do projeto e fabricação de moldes de injeção para para-lamas automotivos. Essas tecnologias servem para aprimorarmolde de injeção para para-lama de carro Precisão no projeto e eficiência na fabricação, reduzindo ainda mais os custos de produção e melhorando a qualidade do produto.
